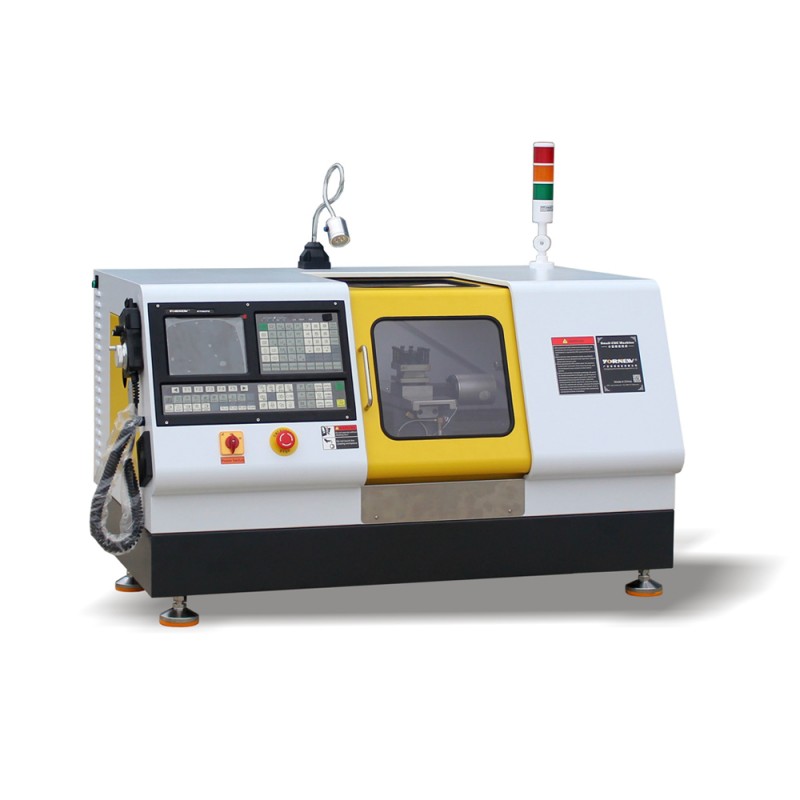

型号: CK210
名称: 桌面型数控车床
适用行业：企业小零件批量生产加工用、创客创新实验室、企业科研单位打样品。
设备简介
1、CK210桌面型数控车床，通过欧盟CE安全认证，使用220伏单相电压、可在办公室用，噪音小、使用安全等优点；
2、床身采用铸铁材料铸造，导轨经超音频淬火后精磨，硬度高、钢性好；采用高精度研磨滚珠丝杆，保证机器加工精度，XZ各轴配置有集中式润滑油路系统，保证丝杆及导轨使用寿命和加工精度；
3、配置工业级980TB数控系统及伺服电机，更稳定、操作放心可靠；具有图形仿真功能，8英寸彩色液晶屏，显示加工程序的图形以及实际运行时的刀具移动轨迹，完善的自诊断功能，实时显示出现异常立即报警，保证操作安全性；
4、采用ISO标准G代码编程，支持M代码及S代码，全面兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等软件编程等）
5、配有工件冷却系统，可加工钢件；配置4工位电动刀架；可自动车削各种回转表面，如圆柱面、圆锥面、特形面等，并能进行车螺纹、镗、铰加工；
6、配有电子手轮（手脉）、手动操作及对刀操作更方便灵活或用于试切功能，配有Led工作灯；
7、具有过载保护、短路保护和漏电保护装置，在电压异常或出现短路情况时自动动作，保护人身和设备安全；
8、主要加工材料有：钢、铁、铜、铝、PVC塑料等材料；
适合行业：主要用于高校创客创新实验室技术开发制作加工零件、企业科研单位及研究所实验室加工小零件或首板加工、大中职业院校数控教学培训等。
|
技术参数
|
|
|---|---|
| 主要性能特点 |
使用220伏电压，全封闭加透明有机玻璃结构、通过欧盟CE安全认证、优质铸铁材料铸造、采用高精度研磨滚珠丝杆；搭载980TB工业面板数控系统； 执行国际通用标准G代码编程，支持M代码及S代码，兼容FANUC，三菱G代码和多种CAD/CAM软件（MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等软件编程等）； 主要加工材料：钢件、铁件、铜、铝合金、PVC塑料、有机玻璃等 |
| 精度 |
重复定位精度：0.02mm 系统分辨率：0.001mm |
| XZ轴行程 |
纵向（X轴）：90 mm 横向（Z轴）：300 mm |
| 编程软件程 | MasterCAM、UG、Solidworks、Fusion360、Hypermill、Powermill等 |
| 安全认证 | 欧盟CE安全检测认证 |
| 主轴转速 | 100~1800 转/分钟 (G代码控制转速) |
| XZ轴电机 | 伺服电机400W |
| 回转直径 | 210mm |
| 夹持工件直径 | 1-80mm |
| 主轴通孔 | 26mm |
| 电动刀架工位 | 4工位 |
| 刀架角度/精度 | 360 °/0.005mm |
| 冷却系统 | 水冷 |
| 车螺纹功能 | 有 |
| 主轴/尾轴孔锥度 | 莫氏4号/莫氏2号 |
| 电子手轮 | 4档三档电子手轮 |
| 数控系统 | 980TB工业面板数控系统 |
| 主轴功率 | 1.2KW |
| 机床总功率 | 2.2KW |
| 使用电源 | AC220V/50Hz |
| 净重/毛重 | 220/250kg |

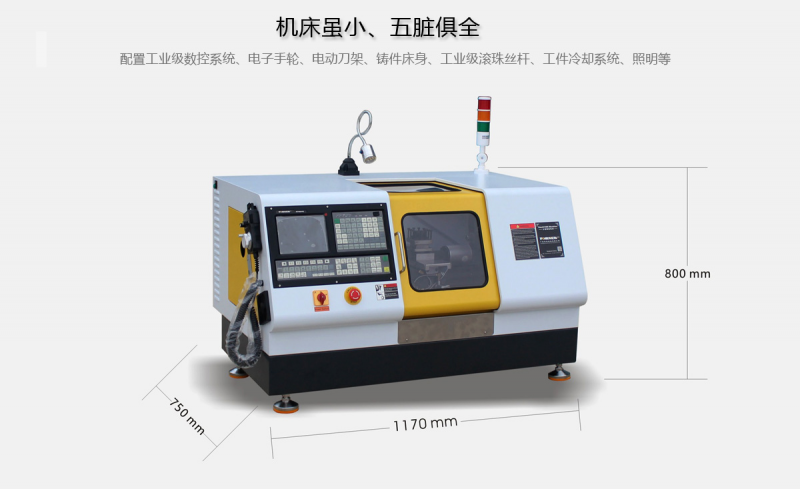

| 外型尺寸 | 1170×750×800mm |
| 包装尺寸 | 1200×860×1000mm |
